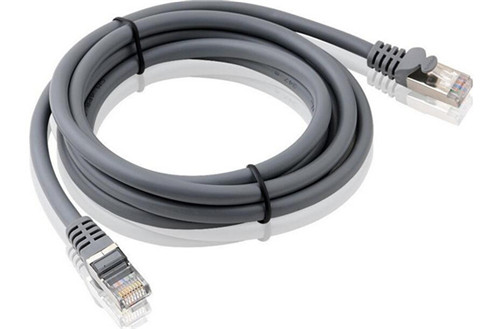

如今电脑已经普遍进入各家各户了,有的家里还不只是一台电脑。网线是最简单最常用的网络设备之一了,路由器,台式电脑都需要网线连接才能上网。网线的制作也是挺简单的,下面小编就教大家怎么制作网线。
1、制作网线,首先就是要准备材料,工具等,我们需要的材料,工具有一条适当长度的双绞线、若干个RJ45水晶头、一把双绞线压线钳、双绞线测试仪;

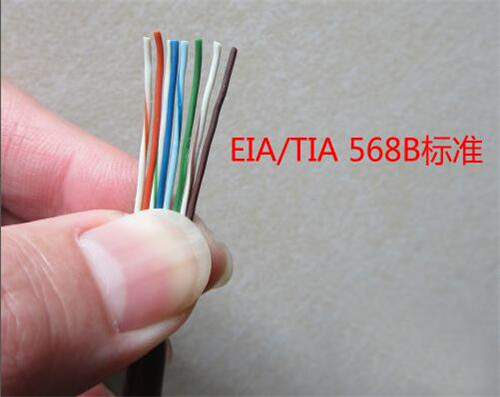

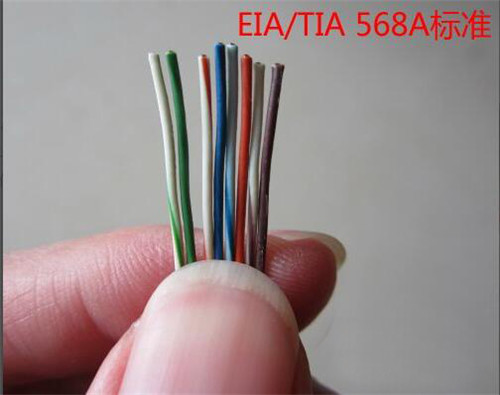

2、双绞线的连接方法有两种:正常连接和交叉连接,正常连接用的是国际EIA/TIA 568B标准,而交叉连接用的是国际EIA/TIA 568A标准,这两种连接方法的区别就是双绞线两端的顺序不同,正常连接是将双绞线的两端分别都依次按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序(这是国际EIA/TIA 568B标准)压入RJ45水晶头内。这种方法制作的网线用于计算机与集线器的连接。交叉连接是将双绞线的一端按国际标准EIA/TIA 568B标准压入RJ45水晶头内;另一端将芯线依次按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕色的顺序(这是国际EIA/TIA 568A标准)压入RJ45水晶头内。这种方法制作的网线用于计算机与计算机的连接或集线器的级联。下面我主要讲正常连接的步骤,因为正常连接的是最常用的。交叉连接步骤也是一样的,只是顺序不一样而已;
3、用压线钳将双绞线一端的外皮剥去3CM,然后按EIA/TIA 568B标准顺序将线芯撸直并拢;
4、将芯线放到压线钳切刀处,8根线芯要在同一平面上并拢,而且尽量直,留下一定的线芯长度约1.5CM处剪齐;

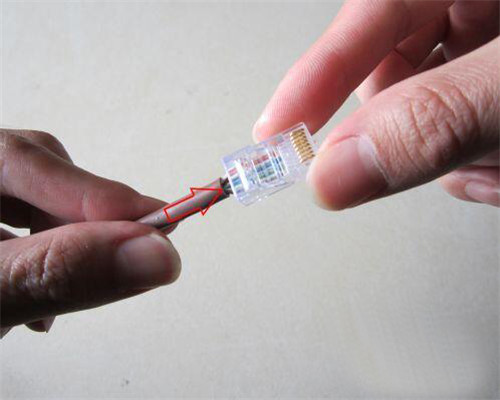

5、将双绞线插入RJ45水晶头中,插入过程均衡力度直到插到尽头。并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面,顺序是否正确;

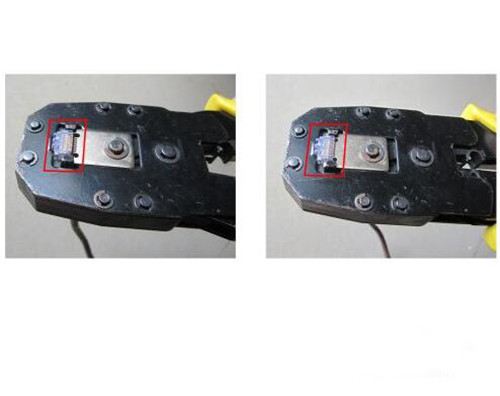

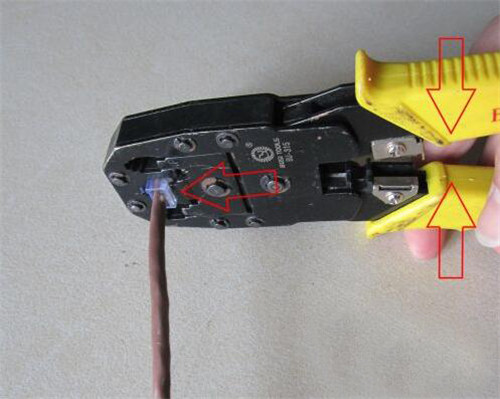

6、用压线钳用力压紧水晶头,抽出即可;

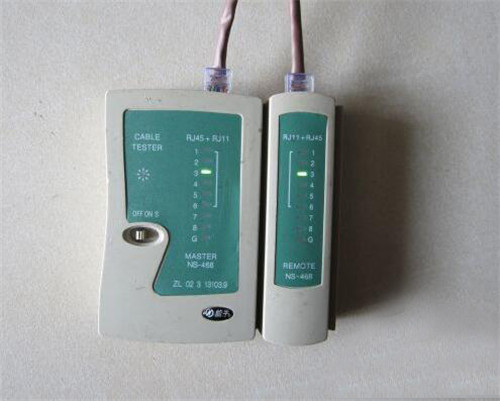

7、一端的网线就制作好了,同样方法制作别一端网线。最后把网线的两头分别插到双绞线测试仪上,打开测试仪开关测试指示灯亮起来。如果正常网线,两排的指示灯都是同步亮的,如果有此灯没同步亮,证明该线芯连接有问题,应重新制作;
